DFM 设计指南 · 05
A级面和B级面必须在图纸上标注—— 外观等级决定浇口位置，浇口位置决定整套模具设计方向。
表面质量分区
05-A · 表面等级定义
| 等级 | 定义 | 规则 |
|---|---|---|
| A级面 | 主要可见面；高光或哑光；不接受任何工艺痕迹 | 禁止设置浇口 · 模腔镜面抛光 |
| B级面 | 非主要可见面（背面、内腔、配合面） | 允许浇口（需标注余料形式） |
05-B · 锐角风险
失败场景

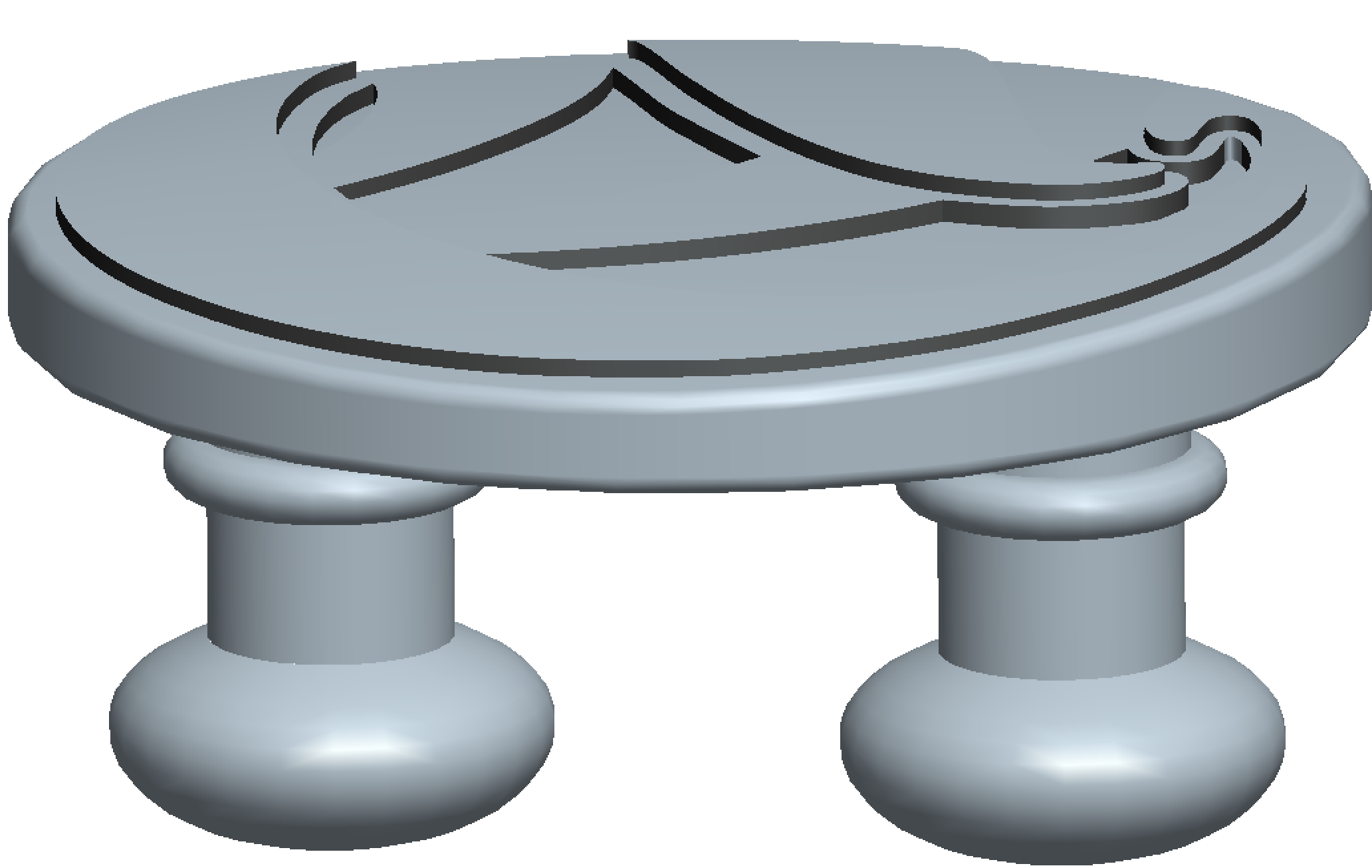

为保留图形或标签的原有设计，产品设计了多处锐角结构。陶瓷CIM出样后约30%的零件在烧结后锐角端部出现微裂纹，可靠性测试从这些位置开裂。- 图形或标签的基面：平面优于弧面
- 深度方向锐角：R≥0.125mm圆角，消除应力集中
- 线条最小宽度：线宽≥0.3mm，线深比≤1:1
- 替代方案：平面+激光雕刻，规避所有成型风险
