零件类型
结构复杂的厚壁氧化铝产品白皮书 · 05
开环结构（U形槽、C形环、开口框架）在CIM成型后为什么总是朝浇口方向翘曲-- 三轮独立的浇口方案迭代，如何把良率从0%做到100%？
WP-05 · 三轮浇口迭代优化的CIM变形控制研究问题
开环结构翘曲，良率0%最终结果
100%良率，平面度0.019mm验证方式
Moldflow+短射+OGP+CT一 · 背景与问题定义
这是一颗结构复杂的厚壁氧化铝产品，中部密集薄壁肋条，4.8:1的超大壁厚差，末端为完全无约束的开环结构。陶瓷CIM的喂料，经注塑加热系统加热，在螺杆中形成粘稠可流动的熔融态其中陶瓷粉末保持固态，其体积固含量高达50%~55%，剪切增稠特性显著。想象把浓稠的蜂蜜倒进一条很长的模具，离入口越远，蜂蜜流得越慢、也越薄；这颗零件恰好把这个特性推到了极限：料流要走的路特别长，中间还挤着五条只有1毫米宽的散热筋，最远端更是一个完全没有侧壁支撑的开口结构。生坯成型阶段产生的一点点不均匀密度变化，会在脱脂、1600℃高温烧结的过程里被放大3到5倍，变成不可逆的翘曲和微裂纹，更麻烦的是，氧化铝烧结后硬度可达HV1600，很难靠磨削或者校形去补救已经产生的变形。正是这个产品具备的以上多个叠加条件，为我们在浇口设计逻辑中得到了最佳验证。
二 · 方案一：单浇口单面侧进胶--验证失败
设计思路：首轮采用行业通用的简易进胶方案，浇口布置于零件单侧底部厚壁，单浇口单面侧向进胶，整个浇口位于产品中心位置，保证进胶均匀对称。

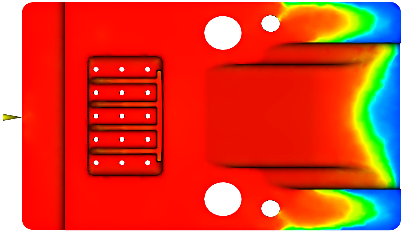

模流与短射验证：基于762096个单元的3D网格开展Moldflow填充、生坯密度模拟仿真：料流沿零件长边单向线性推进，在中间肋条区域受到极大阻碍，前进速度缓慢，自动分流到两端非肋条区域往后推进--产品中部因此出现流体盲区，密度偏低。实际短射实物对照与Moldflow结果一致：料流优先快速填满单侧厚壁区域，进入中部肋条区后流速断崖式下降。
产品状况反馈
本批次100个产品经脱脂、高温烧结后全尺寸检测：所有产品均出现变形不良，远浇口开环段向内最大变形0.176mm，远超出±0.05mm公差上限；100件远端侧壁出现肉眼可见缩水凹痕；100件CT检出孔间汇胶微裂纹；整体尺寸公差良率为0，所有不良全部集中于远浇口端。缺陷原因：单面单浇口单向流动路径过长，流体压力持续损耗，直接造成远浇口端生坯密度偏小；叠加末端开环结构无侧壁约束，低密度区域烧结收缩率高于高密度区域，两侧收缩应力无法抵消，最终引发远端向内翘曲变形。
三 · 方案二：三浇口单面侧进胶--部分成功

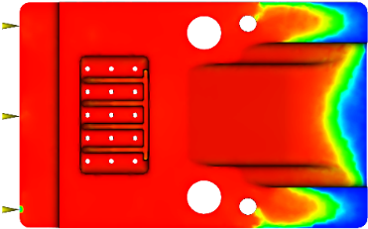

设计思路：保留单面侧向进胶形式，升级为三浇口+单面侧进胶。在零件同一侧底部厚壁线性排布3个独立潜伏式侧浇口，根据流体分析确定的间距，其中左右两个外侧浇口料流路径横向偏移，直接绕开中部肋条密集区，仅中间浇口接触肋条区域，实现"两路避肋、一路补填"的单侧三流道填充模式。
结果与缺陷原因：良率提升到84%，翘曲大幅减少，但没有根治。原因：仅缩短了流动距离、优化了局部流阻，没有改变单向流动的底层逻辑。即便外侧两组浇口绕开肋条，流体整体流向依旧指向远端，远端始终是流体压力末端、密度最低区域，开环变形的根源没有消除。
四 · 方案三：单浇口三面侧进胶--最终方案
设计思路：放弃单侧多浇口布局，调整进料方位，改为单个浇口+三面侧进胶：保留单点注射进料源，分流至零件左、右、后三面侧向同步进胶，实现三面流体向零件中心汇聚，将低密度汇交区主动转移至中部非受力肋条区域--这个区域不承担密封、装配功能，低密度缺陷不影响产品使用性能。

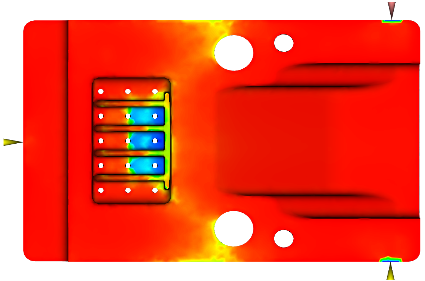

模流与短射验证：三面同步侧进胶，流体从三个方向同时进入产品型腔，分别交汇后最终在产品中部区域汇聚。生坯密度最小的区域位于产品中部肋条区域--这个区域结构对称，不受内部应力作用，不容易变形。实际短射实物验证：三面料流启动时序完全同步，流体前沿平整对称，无紊流、无局部滞流。
产品状况反馈 · 200件批量量产验证
零件远端开环最大变形量0.019mm，远低于±0.05mm公差要求；CT全检无内部微裂纹，整体量产良率100%。来源：OGP + CT全检 · 200件量产批次五 · 三轮迭代思路汇总
| 轮次 | 方案 | 发现 |
|---|---|---|
| 第一轮 | 单浇口单面侧进胶 | 验证单向进料缺陷，明确远端低密度+开环变形核心矛盾，短板为流动路径过长、密度梯度大 |
| 第二轮 | 三浇口单面侧进胶 | 优化单侧流动距离、弱化肋条流阻，短板为未改变单向流向，低密度区域位置不变 |
| 第三轮 | 单浇口三面侧进胶 | 改变流体流向，实现外围向中心汇流，转移低密度缺陷至非功能区，彻底解决变形问题 |
三轮迭代，说起来是三次方案调整，做起来是三次完整的注塑-脱脂-烧结-检测循环--每一轮都要等上一两周才知道结果，不是在电脑里试错几十次就能解决的问题，每一次尝试都有真实的时间和物料成本。这也是为什么，当第三轮终于把良率从0%做到100%，这个数字对我们来说，从来不只是一个统计结果。
六 · 结论与设计规则提炼
- 单面单浇口、单面三浇口两类单向进料方案，均无法解决远端开环变形问题，前者变形超差严重，后者仅能小幅改善，存在量产稳定性短板
- 中部密集肋条是流体主要阻力源，无论单侧几个浇口，流体通过浇口进入该区域都会产生乱流，使整个流体的运动变得不可控
- 单浇口三面侧进胶向心汇流方案为最优方案，依托单点分流保证料流一致性，通过三面侧向进料将低密度汇交区转移至中部非受力肋条，兼顾填充质量、尺寸精度与密封性能
- 氧化铝CIM浇口设计需要跳出塑料注塑单面进料思维，以生坯密度空间分布为第一设计目标，而非单纯缩短填充时间
- 该思路可直接应用于同类精密结构件的浇口方案设计
七 · 验证体系
Moldflow模流仿真预判料流路径与密度分布，交叉验证短射实验的物理填充行为；OGP光学测量做全尺寸批量检测；CT内部探伤全检确认内部无微裂纹、孔洞、密度异常。四种手段相互交叉验证，不依赖单一检测方式下结论。
